Двухконтурный отопительный газовый котел: в чём его главные недостатки и как с ними бороться?

теплообменник двухконтурного газового котлаВы здесь: Главная > Как выбрать котел отопления? > Двухконтурный отопительный газовый котел: в чём его главные недостатки и как с ними бороться?

Настал черёд поговорить про двухконтурный котел. О том, чем он отличается от одноконтурного, и, главное, какие у него есть недостатки и как с этими недостатками дальше жить...

Чем отличается двухконтурный котел от одноконтурного?

Двухконтурные котлы отличаются тем, что кроме основного - первичного - контура теплоносителя в них присутствует второй контур – контур водопроводной воды, обычно нагреваемой в таком теплообменнике:

Напомню, что одноконтурный котел, при работе на систему отопления забирает теплоноситель из системы отопления насосом, прогоняет его через свой теплообменник, находящийся над газовой горелкой, и возвращает в систему отопления:

Когда же к нему подсоединён бойлер, то при недостаточно тёплой воде в бойлере теплоноситель направляется в первую очередь в бойлер – пока вода в нём станет достаточно горячей... ну, об этом мы говорили в предыдущей статье, я просто напомнил, чтобы, читая дальше, вы понимали, в чём же отличие одно- и двухконтурного котла.

Дальше я буду водопроводную воду называть просто водой, а воду из системы отопления - теплоносителем (к тому же, теплоноситель - не всегда вода).

Устройство двухконтурного газового котла

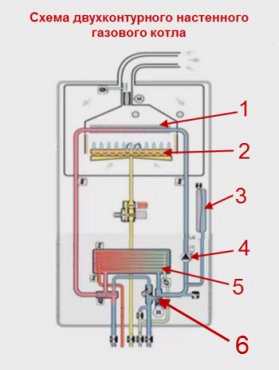

устройство двухконтурного газового котлаУстройство двухконтурного настенного газового котла приведено на схеме:

1 - основной теплообменник; 2 - газовая горелка; 3 - расширительный бачок; 4 - циркуляционный насос; 5 - теплообменник для нагрева воды

На схеме видно, что в двухконтурном котле есть ещё один теплообменник (5) – для нагревания воды. В этом теплообменнике встречаются два контура: контур водопроводной воды и контур теплоносителя системы отопления, но они движутся хоть и навстречу друг другу, но по разным трубкам, разделены между собой стенками трубок и не смешиваются друг с другом. Но стенки эти настолько тонки, что тепло легко передаётся от теплоносителя к водопроводной воде.

Теплообменник устроен в виде «гармошки» для улучшения теплообмена:

Вода (по трубке 2) и теплоноситель (по трубке 4) текут навстречу друг другу, в результате происходит теплообмен, и вода нагревается и выходит из котла по трубке 3.

одноконтурный котел устройство теплообменника двухконтурного газового котла работа системы отопления с двухконтурным котлом схема работы системы отопления с двухконтурным котлом
