В этой статье мы рассмотрим, как можно существенно увеличить КПД газового (или другого) котла, если запустить отопление от бойлера косвенного нагрева. Такой агрегат сможет обеспечить бесперебойную подачу достаточно большого количества воды, причём на несколько потребителей.

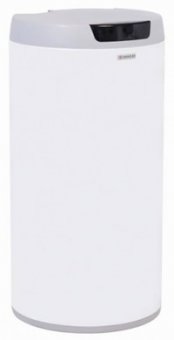

Агрегат косвенного нагрева
- Термостат с наружным блоком управления и индикатор температуры.
- Эмалированный резервуар, выполняется из нержавеющей стали.
- Гильза термостата.
- Кожух для водонагревателя.
- Полиуретановая изоляция без фреона, толщиной 42 мм.
- Теплообменник трубчатый.
- Сливное отверстие.
- Вход для холодной воды.
- Циркуляция.
- Магниевый анод.
- Выход для горячей воды.
- Крышка для электроподключения.
Подключение бойлера
- При покупке следует учитывать, что хотя все бойлеры для отопления имеют одинаковые разъёмы (T1; T2; T3; T4; B1), зато не все совмещаются с водонагревателями такого же типа, но от разных производителей. Дело в том, что устройство снабжено термодатчиком, который подключается любо к котлу, либо к модулю и его электроника определяет температуру воды в ёмкости.
Когда t° воды доходит до определённого уровня, реле отключает нагрев контура в водонагревателе и переводит его на отопление, а если такового нет, то попросту отключает его. - Проблема, как мы уже говорили, состоит в том, что если купить котёл с таким приложением от разных заводов-изготовителей, то термодатчик будет совместим лишь с одним из них. Именно по этой причине газовые котлы отопления с бойлером косвенного нагрева нужно брать от одной и той же фирмы.
Совет. При монтаже такого обогревательного устройства своими руками нужно выбрать его правильное соотношение к основному нагревателю. Так, котёл должен расходовать на косвенный нагрев не более 50% всей своей вырабатываемой энергии. Если окажется, что на бойлер косвенного нагрева расходуется более 50% тепловой энергии, то это приведёт к понижению температуры на всей системе отопления. То есть, котёл не сможет обеспечить достаточный нагрев отопительного устройства. Эффективность работы устройства также зависит от нормальной циркуляции теплоносителя по рабочему контуру. Для этого нужно обязательно задействовать вспомогательный циркуляционный насос.
