Схема Подключения Котла Отопления

Методы и схема обвязки котла отопления

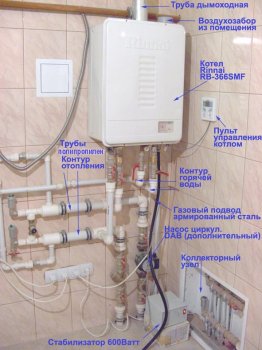

Подключение источника теплотыЛишь при правильном подключении котла все оборудование сможет работать в полную силу и обеспечивать теплом отопительные системы. Обвязка котла отопления должна происходить в соответствии со всеми требованиями и правилами, то есть все вспомогательное оборудование должно быть корректно подключено и функционировать.

В этой статье мы рассмотрим основные и вспомогательные способы обвязки котлов, приведем вашему вниманию фото и видео этого процесса.

Для чего обвязывать

Правильное подключение оборудования необходимо для того чтобы не происходило перегревов различных элементов, а следовательно и увеличить срок работы всей отопительной системы. Правильный процесс обвязки помогает качественно распределять тепловую нагрузку по всему контуру отопления, что позволяет достичь быстрого и нужного обогрева.

!
Монтажная схема Для котлов, функционирующих на твердом топливе, схема обвязки твердотопливного котла отопления играет большое значение, так как механизмы автоматизации котла малоэффективны, а при правильной обвязке можно создать саморегулирующую систему.
Поэтому обратите на это внимание, возможно, не стоит заниматься этим процессом своими руками, а оставить это дело для специалистов.

Классическая схема обвязки

Качество отопления будет напрямую зависеть от правильности подключения, нужно задуматься о возможности регулировки температур на входе и выходе из котла, чтобы избежать перепадов температур.

При выполнении обвязки требуется учитывать тот момент, что необходимо сооружать два контура отопления:

  • Маленький. Вначале происходит обогрев через малый контур, затем, когда система и котел вошли в рабочий режим теплоноситель запускают в большой контур;
  • Большой. Обогревает все здание целиком.

Классический (типовой) вариантНапрашивается очевидный итог: чем больше будет отопительных контуров, тем качественней можно организовать регулировку всего процесса.

Приведем вашему вниманию элементы конструкции, которые потребуются для вашей системы:

  • Различные кронштейны;
  • Предохранительные и обратные клапаны;
  • Фильтры сетчатые для мелкодисперсных частиц;
  • Манометры и термометры;
  • Запорная арматура;
  • Расширительный бак, желательно закрытого типа;
  • Насос для обеспечения циркуляции.

Типы популярных схем для обвязки

Расположение оборудования при процессе монтажа Вспомогательные варианты Вариант с антиконденсатным насосом и деаэраторной установкой
